Controller di sistema astuto dell'interno di orientamento di parcheggio per parcheggio di cameriere personale

Controller di sistema astuto dell'interno di orientamento di parcheggio per parcheggio di cameriere personale

Specifiche

1. Sistema ultrasonico del sensore di parcheggio del sistema di controllo di parcheggio
1. Rilevazione della luce rossa verde e
2. Raccolta di dati automatica
3. Guida astuta

4. Software standard della gestione di parcheggio della rete: Cinese/di sostegno inglese, Windows XP/sever2003;

5. Alta velocità: Comunicazione 100MB/S della rete del TCP/IP, più velocemente di RS-48: 9600/1024/BS;

6. Convenienza della gestione, buona estensibilità: il modo avanzato della gestione di B/S è usato ed accesso dal browser di GOOGLE. Tramite la rete del TCP/IP, può essere lavoro automaticamente, per esempio la gestione (tassa, annotazione di domanda, moduli relazione, stampa ecc.), la manutenzione, aggiornamento, prova ecc.

7. Facendo uso del modo avanzato della gestione di B/S, la visita dal browser e può dirigere automaticamente (tassa, l'annotazione di domanda, moduli relazione, stampa ecc), mantiene, migliora, prova per esempio tramite la rete del TCP/IP.

8. La luce del materiale di riempimento si aprirà automaticamente e si chiuderà su tempo fisso.

9. Dopo il configuation corretto, il regolatore può lavorare indipendente fuori linea.

Panoramica della funzione di sistema

1,1 Scanala l'orientamento
L'esposizione di LED di controllo, sensore ultrasonico, raccogliendo i dati del sensore ed aggiornando i dati, migliora
grado di utilizzazione di parcheggio.
1,2 Operazione fuori linea
Il centro dati conserverà automaticamente le informazioni statistiche delle scanalature di ogni zona ed il terminale della raccolta
conservi automaticamente le informazioni della raccolta delle scanalature di ogni terminale.
1,3 Controlli il semaforo (luce rosso verde)
Due linee relè hanno prodotto l'esposizione di controllo del semaforo.
1,4 Avvertimento quando indicatore luminoso guastato
Secondo frequenza della luce intermittente di indicatore luminoso per stimare lo stato di funzionamento, è conveniente da mantenere
e diriga.

Installazione e regolazione

Installazione
Ponga i cavi ed installi secondo lo schema di progettazione; sistemi la disposizione ragionevolmente, installazione pratica. In
l'installazione, presta prego più attenzione alla resistenza abbinata del bus della LATTA e del bus RS485. Già compreso la LATTA
trasporti la resistenza abbinata (120 ohm), necessità dell'utente appena di mettere in cortocircuito i due CANL del regolatore più lungo e la ricerca dentro PUÒ
rete di autobus. La resistenza abbinata (180 ohm) è collegata ad ogni linea bus di RS-485 controllato da PGS-320
regolatore con il modo parallelo. Nel vostro uso, abbia bisogno appena dell'una resistenza (180 ohm) si collegano allo schermo del LED o al più lungo
rivelatore in bus.

Regolazione terminale
DIP switch del grafico 3
Come grafico 2, tutto il DIP switch nel fondo è terminale 0# considerare come il centro dati acquiescently. Per A5-A0,
di ordine alto in anteriore ed in di ordine ridotto dentro dietro, S1 e S0 è il commutatore prestabilito

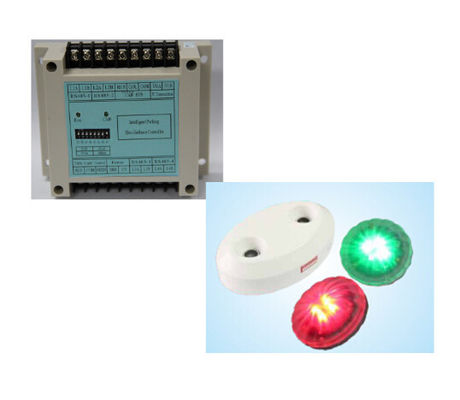

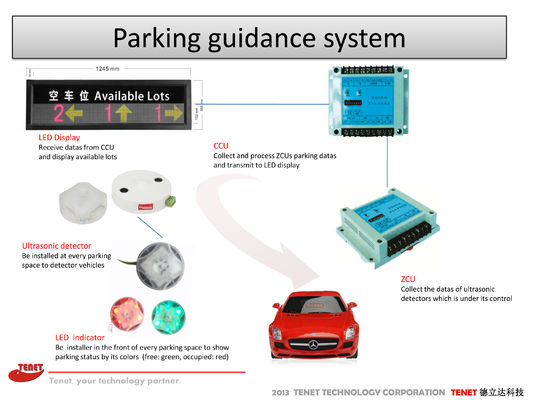

sensore 1.Ultrasonic e luce. (Luce con colore verde e rosso). Individui il posto-macchina disponibile.

Se c'è automobile la luce sarà rossa, se nessun'automobile poi si inverdisce.

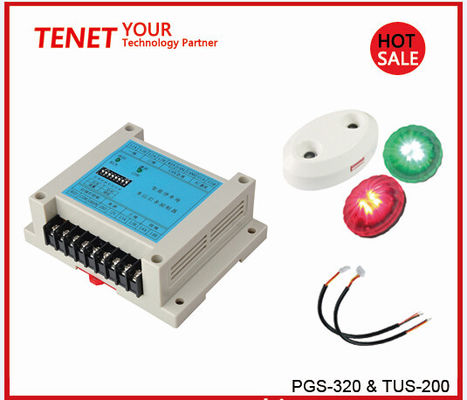

2.Controller il regolatore del bordo PGS-320.Set uno come regolatore concentrare Unit.Others è unità di regolatore di zona.

Un'unità di regolatore di zona può collegarsi con 5 linee di cavo RS485.

Un cavo RS-485 può collegarsi con 20 sensori sarà molto meglio.

esposizione guidante 3.Led--orientamento di parcheggio all'entrata o agli incroci di carpark
