APPLICAZIONI DELLA BARRIERA DI SERIE MTL7700

APPLICAZIONI DELLA BARRIERA DI SERIE MTL7700

input del ►Analogue (ad alto livello)

trasmettitori a due fili, 4/20mA, convenzionale ed astuto

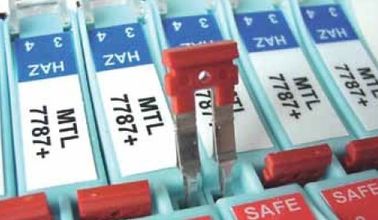

La barriera raccomandata per uso con “i trasmettitori convenzionali„ e “astuti„ 4/20mA (alimentati da un rifornimento regolato 26V) è il MTL7787+.

Ciò provvede fino a 12.9V (14.6V per MTL7787P+) a Vwkg e 20mA per un trasmettitore e le sue linee come pure 5V al carico tipico 250Ω.

Questa applicazione e questa barriera è adatte ad uso con la funzione facoltativa del bus di potere.

Il MTL7706+ è raccomandato per le applicazioni dove un rifornimento non regolato fino a 35V è usato. Fornisce 16.0V per i trasmettitori convenzionali ed astuti a 20mA come pure 5V per un carico tipico 250Ω.

Con il terminale 3 di MTL7706+ è negativo riguardo a terra, in modo dai collegamenti ai terminali 3 e 4 dovrebbero essere invertiti.

Sonde di vibrazione

I 3 trasmettitori del cavo usati con i dispositivi di sorveglianza di vibrazione sono forniti invariabilmente dalla a – alimentatore in CC 24V – quindi la scelta raccomandata della barriera è i MTL7796- negativo-polarizzati.

---

input del ►Analogue (a basso livello)

Termocoppie e fonti di sistemi MV

La barriera raccomandata per le termocoppie e le fonti di sistemi MV è il MTL7760ac. Questa barriera non polarizzata 2 canali conserva la natura “di earthfree„ del segnale e, fornire l'input del ricevitore “galleggia„, rifiuta l'interferenza di CA del comune-modo e di CC fino almeno a 7V ed è inalterata dai guasti a terra sull'elemento primario.

Sensori di CA, cellule fotoelettriche, microfoni e flussometri della turbina

Il MTL7760ac è la scelta raccomandata per questi dispositivi. Mentre molti di questi sono designati “apparato semplice„ e così non hanno bisogno della certificazione, noti che alcuni sensori di CA possono essere conforme ad un livello significativo di induttanza e quindi dovranno essere progettati e certificati per le posizioni di pericoloso-area.

Trasduttori di spostamento di Slidewire

La scelta più semplice è il MTL7760ac. Questa barriera assicura il potere e riporta un segnale unipolare.

RTDs

Per 3 cavo RTDs, una singola barriera di MTL7755ac è la scelta più economica. Ciò è adatta ad uso con un ponte di barche – i due cavi dalle armi del ponte sono protetti dalla barriera con il terzo cavo (del rifornimento) che è interrato attraverso la barriera. La barriera ha una resistenza bassa della fine-toend soltanto di 19Ω/channel per minimizzare i cambiamenti della portata e la sua pista dei canali all'interno di 0.15Ω (fra – 20°C e +60°C) minimizzare spostamento zero con la temperatura.

Se il ponte già è interrato, il terzo canale della barriera fornito da un MTL7756ac è necessario. Per accuratezza estrema, 3 canali e un ponte senza terra possono essere utilizzati, una configurazione che annulla fuori i piccoli errori dovuto perdita della barriera.

Canali 1 e (quelli fra i terminali 1 & 2 e 3 & 4 rispettivamente) pista 2 all'interno di 0.15Ω (fra – 20°C e 60°C).

i circuiti costante-correnti 4-wire non hanno bisogno delle resistenze abbinate della barriera e possono essere protetti da due barriere di MTL7761ac. Se l'aumento nella resistenza di ciclo è troppo grande, usi due barriere di MTL7755ac invece.

---

PONTI del ►STRAIN-CALIBRO

Singoli ponti del sforzo-calibro

Ciò mostra una disposizione facendo uso di due o tre barriere, che è sicura in IIC gas. Con il MTL7761ac, il circuito azionato da un 14V, la fonte 230Ω; se la resistenza del ponte è 230Ω, quindi la tensione del ponte è 7V. Se la resistenza del ponte è 350Ω, quindi la tensione del ponte è 8.4V.

Un MTL7764ac può essere usato per percepire la tensione di rifornimento del ponte.

Un MTL7761ac è usato qui per l'uscita di sistemi MV.

Un MTL7766Pac fornisce 12.3V per un ponte 350Ω un rifornimento 20V.

MTL7761Pac può essere usato per i circuiti della raccolta e di senso.

---

PONTI del ►STRAIN-CALIBRO (continuazione)

Doppi ponti del sforzo-calibro

C'è abbastanza frequentemente una richiesta per controllare due cellule di carico e un circuito possibile, sicuro in IIC, è indicato.

Qui, la goccia a voltaggio inferiore del MTL7766Pac è un vantaggio.

Il MTL7766Pac fornisce il potere ai ponti mentre due barriere di MTL7761Pac collegano mediante interfaccia ai circuiti della raccolta e di senso.

Facendo uso dei sistemi di ponte 350Ω, le seguenti tensioni sono disponibili da un MTL7766Pac con un rifornimento di ±10V:

1 ponte: 13.11V

2 ponti: 9.75V

---

uscite del ►Analogue

Uscite di regolatore (convertitori di I/P)

Il MTL7728+ ad un solo canale con una caduta di tensione di 6.66V a 20mA è la scelta raccomandata per la maggior parte delle uscite di regolatore. Le versioni più ad alta potenza sono disponibili: il MTL7728P+ (goccia 5.1V) è adatto IIC ad applicazioni; il MTL7729P+ (goccia 3.68V) per le applicazioni di IIB.

Per i regolatori con un circuito di uscita separato dalla ferrovia 0V dal transistor di controllo, 2 il canale MTL7787+ è la scelta preferita poichè il canale di ritorno può trattare fino a 26.6V permettendo che il segnale di controllo sia spento completamente. La caduta di tensione è 8.1V a 20mA. Una versione del higherpower degli ultimi, il MTL7787P+, è inoltre disponibile. Il canale di ritorno di queste barriere tratta fino a 26.4V e la caduta di tensione massima è soltanto 6.38V.

I MTL7787+ e i MTL7787P+ sono inoltre adatti a regolatori che contengono una resistenza che permette alla corrente di ritorno di essere controllata per l'operazione ad alta integrazione.

---

input (inserita/disinserita) ►Digital

Commutatori

La scelta normale è il MTL7787+/7787P+ con un rifornimento regolato.

I moduli di MTL774X sono raccomandati per le applicazioni dove un rifornimento non regolato fino a 30V per i moduli di uscita del relè, o 35V per i moduli di uscita semi conduttori, è usato.

Il MTL7789+ offre una barriera passiva a doppio canale per gli input del commutatore in cui la corrente di ingresso per ogni canale è <10ma>

Rivelatori prossimità/dei commutatori

La gamma della MTL di nuovo commutatore/barriere prox dell'input fornisce all'utente una scelta delle uscite dello stato solido e del relè nelle singole e versioni a doppio canale.

Il MTL7741 è singolo canale con un'uscita del relè del cambiamento.

Il MTL7742 ha un commutatore semi conduttore del singolo canale che può essere configurato per commutare da una ferrovia di potere o giù a terra. Ciò è inoltre ideale per le alte applicazioni di commutazione di frequenza.

I MTL7743 e i MTL7744 sono versioni a doppio canale che permettono le densità di intasamento molto alte. Il potere deve essere fornito a questi moduli facendo uso della funzione del bus di potere.

Il MTL7745 è una prossimità del singolo canale introdotta (o commutatore introduca se “l'estremità delle linee„ resistenze misura) con i contatti di relè che forniscono il commutatore e la linea stato dell'errore. I contatti di relè di LFD si chiudono quando un errore è individuato.

---

uscite (inserita/disinserita) ►Digital

Allarmi, LED, elettrovalvole a solenoide, ecc

Per queste applicazioni, il MTL7728+ è raccomandato. Le versioni più ad alta potenza sono disponibili: il MTL7728P+ è adatto IIC ad applicazioni; il MTL7729P+ per le applicazioni di IIB.

Se il interruttore di comando è a terra, quindi 2 la barriera del canale MTL7787+ dovrebbe essere usata, o, alternativamente, la versione più ad alta potenza di MTL7787P+.

Se il rifornimento è uso male regolato il MTL7707+.

Il MTL7707+ è raccomandato per le applicazioni dove un rifornimento non regolato fino a 35V è usato.

---

SISTEMI di CC del ►POSITIVE

A basso livello ai sistemi di CC 12V

I due canali del MTL7764+ e del MTL7767+ possono combinarsi sicuro in IIC.

Il MTL7764+ può essere usato per i segnali di ritorno di logica a basso livello mentre il MTL7767+ è usato per i sistemi di CC la CC 6V e 12V.

sistemi di CC 18V

Il MTL7722+ ad un solo canale è raccomandato per i sistemi di CC 18V.

---

►AC E SISTEMI di CC

Sistemi ad alto livello di CC e di CA

I MTL7765ac e i MTL7778ac stella-collegati versatili permettono Vwkg sia sviluppato da ogni canale per frantumare ma permettere soltanto che Vwkg sia diventato fra i canali. Ciò fornisce una certa capacità di tensione del comune-modo e che può permettere che gli più alti parametri del cavo siano usati.

---

►NEGATIVE ED ALIMENTAZIONI ELETTRICHE di GALLEGGIAMENTO

Uscite (inserita/disinserita) di Digital

Il MTL7728- è usato con un'alimentazione elettrica negativa e una terra positiva. Usato tipicamente per gli input digitali o le uscite, come indicato.

Il MTL7728- può anche essere usato con le alimentazioni elettriche di galleggiamento, per i trasmettitori.

---

NUCLEI E SCHERMI del CAVO del ►SPARE

La barriera fittizia MTL7799 è usata soprattutto per l'assicurazione e l'interramento i cavi e dei collegamenti inutilizzati dello schermo. I terminali pericolosi 3 e 4 di area internamente sono collegati al montaggio/messa a terra della Baccano-ferrovia. Inoltre fornisce un collegamento del bus di potere per collegamento diretto di potere per i moduli quali il MTL7743 e il MTL7744 dove nessun terminale di vite dell'alimentazione elettrica è fornito.

---

APPLICAZIONI del BUS del ►POWER

Il bus di potere PB7700 è inestimabile per tempo di installazione di risparmio ed il cablaggio quando collega un'alimentazione di CC 24V ad una serie di barriere.

Le applicazioni tipiche includono i commutatori di pericoloso-area, i trasmettitori 4/20mA ed i rivelatori di prossimità. Il diagramma illustra la configurazione per 4 barriere ma fino a 40 barriere possono essere servite con questo metodo.

Il modulo dell'alimentazione di potere MTL7798 sarebbe utilizzato normalmente con le barriere standard quali MTL7787+ e MTL7787P+ perché il meccanismo della protezione di viaggio tensione/della corrente del MTL7798 protegge i fusibili nelle barriere.

La barriera fittizia MTL7799 può essere usata invece del MTL7798 per diretto “alimentazione-attraverso„ il collegamento di un rifornimento di CC 24V sul bus di potere. Il ciclaggio dell'alimentazione di potere ad ogni conclusione del potere trasportato permette la rimozione di diverse barriere senza perdita di potere ad altri nella catena.

Altre unità che possono usare la funzione del bus di potere:

MTL7706

MTL7707+

MTL7707P+

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787+

MTL7787P+

MTL7788+

MTL7788R+

MTL7789+
