Il rivelatore del ciclo del veicolo percepisce esattamente la presenza di veicoli sulla pavimentazione qui sopra

Descrizione:

I rivelatori nobili del ciclo sono usati dovunque i veicoli debbano essere individuati quali monitoraggio e la cassaforte che custodicono le vie d'accesso o per il conteggio dei veicoli. Il segnale in uscita può essere utilizzato per il controllo dei meccanismi di trascinamento del portone e della porta, barriere di funzionamento, controllando gli impianti semaforici nei parcheggi o attivando gli erogatori della carta nei parcheggi.

NBLD200 ha relè bidirezionali dell'uscita. Due uscite di loro sono illimitate quando il ciclo corrispondente permanentemente sarà coperto, mentre gli altri sono misti che può essere messo dagli utenti. La direzione che individua la funzione può essere usata alle statistiche il cambiamento continuo del veicolo. Il principio è basato su un cambiamento nell'induttanza all'interno del ciclo che è causato dalle componenti metalliche di passare i veicoli. I cambiamenti sono presi e sono valutati da un microprocessore. Grazie di uso facile alla calibratura automatica quando la tensione di funzionamento è applicata.

Rilevazione di direzione:

Se il veicolo si muove da CH1 verso CH2 e CH1 sinistro, quindi uscita di impulso del relè CH1; se il veicolo si muove da CH2 verso CH1 e CH2 sinistro, quindi uscita di impulso del relè CH2

Caratteristiche:

1) Commutatore di risistemazione: Il commutatore di risistemazione permette al rivelatore di essere risistemato manualmente durante l'incarico e le prove. Ciò provoca il rivelatore chesintonizza il ciclo di percezione e che diventa pronto per rilevazione del veicolo;
2) tempo di impulso selezionabile: Questa caratteristica fissa la durata che il relè di impulso sarà stimolato per 1 secondo o 0,5 secondi;
3) selezione del relè di impulso: Il relè di impulso può essere configurato per stimolare su rilevazione di un veicolo o quando il veicolo lascia il ciclo;
4) spinta di sensibilità: Questa caratteristica mette il undetect livellato alla sensibilità massima ed è usata per impedire la perdita di rilevazione dei veicoli del alto-letto;
5) sensibilità selezionabile con interruttore: la regolazione regolabile della sensibilità di 11 leva è a disposizione sui commutatori per permettere la flessibilità nella configurazione;
6) frequenza selezionabile con interruttore: le regolazioni di 4 frequenze sono a disposizione per impedire la diafonia fra i cicli adiacenti;
7) opzione del filtro: Questa opzione è usata per fornire un ritardo fra rilevazione del veicolo e switchiing del relè dell'uscita. Questo relè è utilizzato normalmente per impedire la rilevazione falsa di piccoli o oggetti rapidi;
8) opzione permanente di presenza: Questa caratteristica assicura che la rilevazione del veicolo sia mantenuta quando il veicolo è parcheggiato sopra il ciclo per i periodi estesi.

Specifiche:

Parametro tecnico per il rivelatore del veicolo del singolo canale	Induttanza del ciclo	20-2000μH (fattore di Q >5)
	Tempi di reazione	10-90MS
	Sensibilità	0-7,8 livelli
	Indicazioni visive	Il potere Condurre-Rosso, incanala Condurre Verde
	ABS	spinta automatica di sensibilità
	Rilevazione di direzione	Rilevazione di direzione CH1 e CH2
	Frequenza del ciclo	4 che mettono (basso, Med-basso, Med-Ciao, livello)
	Segnale del relè	segnale di presenza o segnale di impulso
	Colore dell'alloggio	Nero, bianco, OEM/ODM
	Peso	0.2KG
Lingua dell'etichetta	Inglese o OEM/ODM
Collegamenti	Maschio dell'incavo mount-11pin (JEDEC B11-88)
Temperatura di stoccaggio	-40 - 80 gradi centigradi
Temperatura di lavoro normale	-40 - 70 gradi centigradi

Applicazione:

I rivelatori migliorati LD-200 del singolo canale possono essere utilizzati in varie applicazioni nel parcheggio e negli ambienti portone/della porta:
1. per armare i lettori di schede e gli erogatori del biglietto.
2. Come rivelatore di chiusura della barriera/portone/porta.
3. Come rivelatore della barriera/portone/apertura della porta (uscita libera).
4. per generare gli impulsi per il conteggio dei veicoli.

Vantaggio competitivo:

gamma di Auto-tornitura: 20-2000μH

Tempi di reazione: 10-90MS d'apertura

Giro-fuori 10-90MS

Sensibilità: modo 16 selezionabile

Il più su 0,010% DL/L

Il più in basso 2,56% DL/L

FAQ:

Q1: Se il rivelatore non sta funzionando?

A1: Premi la risistemazione

Q2: Se rosso l'indicatore principale completamente non è acceso?

A2: Controlli per vedere se c'è l'alimentazione elettrica

Q3: Se verde l'indicatore principale lampeggia lentamente?

A3: forse perché il ciclo è cortocircuito o il nessun: dei giri non è abbastanza.

Q4: Se verde l'indicatore principale lampeggia lentamente?

A4: forse perché il ciclo è aperto o il nessun: dei giri è troppo.

Q5: Se nessun: dei giri non è abbastanza?

A5: Abbassi la frequenza (se la frequenza è ancora troppo alta, dovete aggiungere più giri).

Q6: Se nessun: dei giri è troppo?

A6: Più sulla frequenza (se la frequenza è ancora troppo bassa, dovete rimuovere alcuni giri).

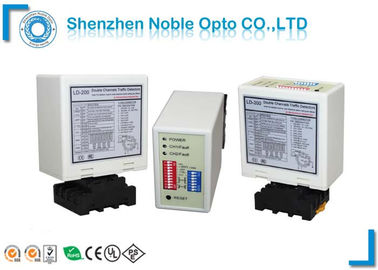

Immagine del rivelatore del circuito induttivo:
