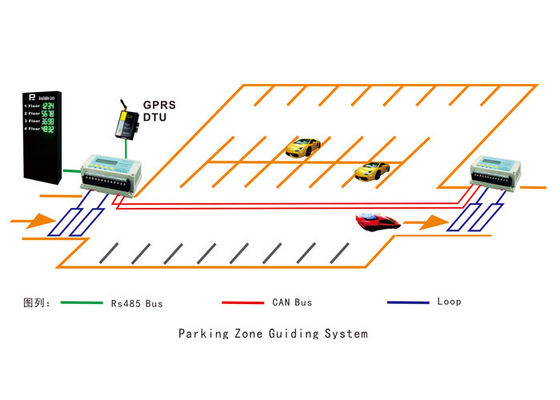

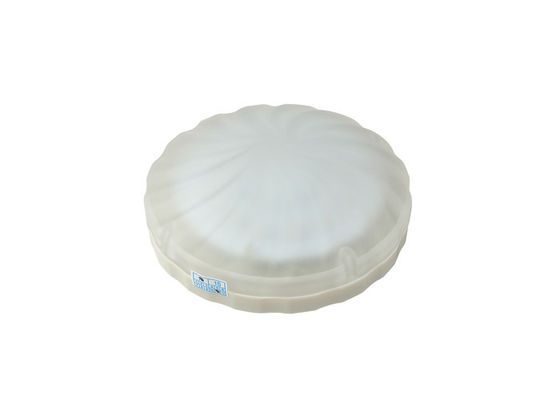

Sistema di guida del parcheggio

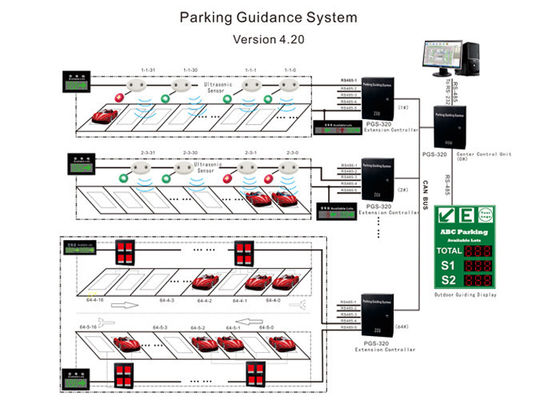

SERIE di PGS – sistema di guida del parcheggio

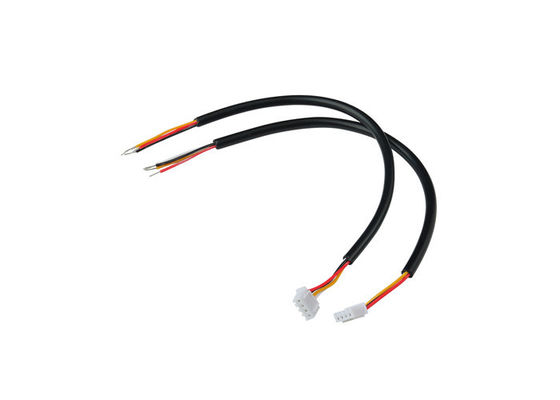

COMPONENTI

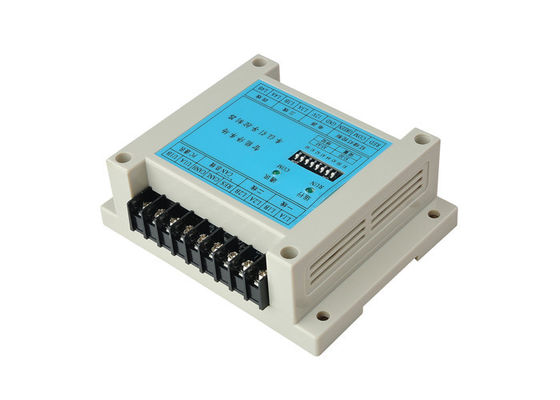

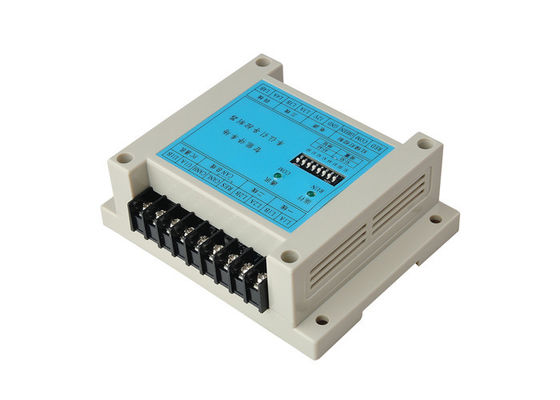

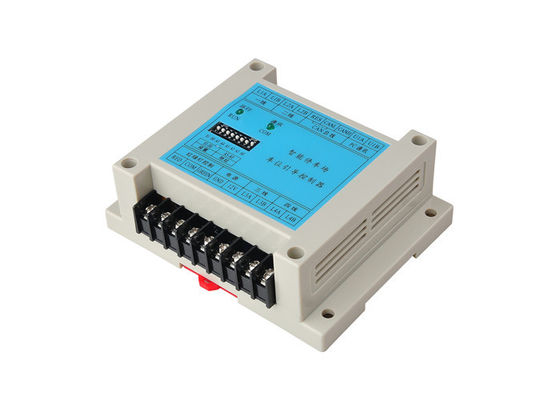

1 regolatore di PGS

Parametri tecnici

• Alimentazione elettrica: DC12V/1A
• PUÒ la rete di autobus può essere di fino a 3000 metri
• 58 zone e 62 estensioni fissate possono essere ospite diretto by1
• 32 parcheggi e l'esposizione guidante di parcheggio 8pcs possono diretto in ogni bus RS485
• Le annotazioni offline possono essere immagazzinate i fino a 60 giorni

Caratteristiche principali

• Microprocessore industriale del BRACCIO del grado 32bits
• Sistema operativo real-time incluso (RTOS)
• PUÒ la rete di autobus
• Integrando 5 linee il tempo reale ad alta velocità RS-485 trasportano il porto
• Il lavoro offline, può essere tagliato indipendente dal computer e dal lavoro
• I dati dei parcheggi sono raccolti e pubblicati in tempo reale
• Il modulo di GPRS-DTU può essere collegato all'unità centrale di controllo (CCU)

Installazione e regolazione

1. Installazione

Ponga i cavi ed installi secondo lo schema di progettazione; sistemi la disposizione ragionevolmente, installazione pratica. Nell'installazione, presti prego più attenzione alla resistenza abbinata del bus della LATTA e del bus RS485. Già compreso la LATTA il bus ha abbinato la resistenza (120 ohm), necessità dell'utente appena di mettere in cortocircuito i due CANL del regolatore più lungo e la ricerca dentro PUÒ rete di autobus. Abbinato

la resistenza (180 ohm) è collegata ad ogni linea bus di RS-485 controllato dal regolatore PGS-320 con il modo parallelo. Nel vostro uso, abbia bisogno appena dell'una resistenza (180 ohm) si collegano allo schermo del LED o al rivelatore più lungo in bus.

2. Regolazione terminale

Stampa di seta PGS-320 del grafico 1

DIP switch del grafico 2

Come grafico 2, tutto il DIP switch nel fondo è terminale 0# considerare come il centro dati acquiescently. Per A5-A0, di ordine alto in anteriore ed in di ordine ridotto dentro dietro, S1 e S0 è il commutatore prestabilito.

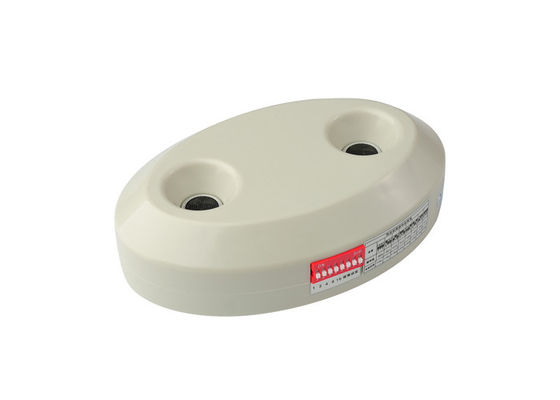

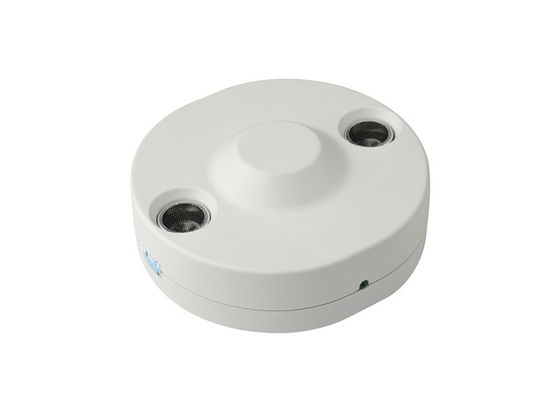

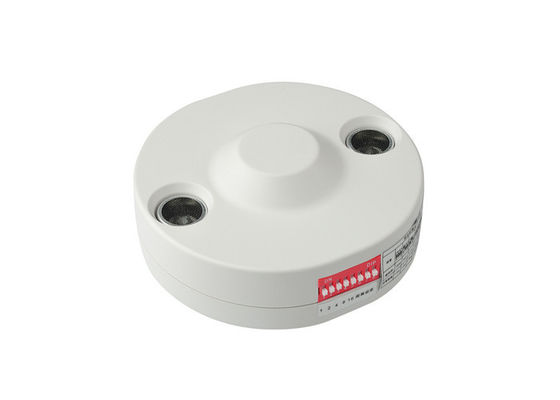

Sensore ultrasonico 2

Parametri tecnici

• Tensione di funzionamento: DC12V/24V, non over26V massimo
• Impiegati di funzionamento: -20℃ a  50℃
• Impiegati di stoccaggio.: - 40℃ a  85℃
• Umidità relativa di funzionamento: 30%-90% 
• Stato usato: installato sulla cima del posto-macchina (gamma 1.0m to3.5m)

Caratteristiche principali

• La progettazione standard industriale, si adatta a tutti i tipi di cattivo ambiente; 
• Per rilevazione di tempo reale del veicolo spaziale del parcheggio; 
• Utilizzi il bus di comunicazione RS485, massimo può collegare un sensore ultrasonico di 32 pc;
• Non può collegare il regolatore per lavorare indipendente.

Installazione

NO.	Stati di funzionamento dell'erogatore della carta	Uscita del cicalino	Uscita del porto
1	Risistemazione	L'anello consecutivo “suona suona„	No
2	Carta di mancanza (può dispensare la carta)	L'anello di intervallo “suona„	Più basso
3	Carta dell'inceppamento (non può dispensare la carta)	L'anello di intervallo “suona suona„	Errore
4	Fuori orario errore (non può dispensare la carta)	L'anello di intervallo “suona, suona, suona„
5	Magazzino in pieno (può dispensare la carta)	L'anello di intervallo “suona, suona, suona, suona„
6	Vuoto	L'anello di intervallo “suona, suona, suona, suona, suona„	Più basso
NO.	Stati di funzionamento dell'erogatore della carta	Uscita del cicalino	Uscita del porto
1	Risistemazione	L'anello consecutivo “suona suona„	No
2	Carta di mancanza (può dispensare la carta)	L'anello di intervallo “suona„	Più basso
3	Carta dell'inceppamento (non può dispensare la carta)	L'anello di intervallo “suona suona„	Errore
4	Fuori orario errore (non può dispensare la carta)	L'anello di intervallo “suona, suona, suona„
5	Magazzino in pieno (può dispensare la carta)	L'anello di intervallo “suona, suona, suona, suona„
6	Vuoto	L'anello di intervallo “suona, suona, suona, suona, suona„	Più basso
